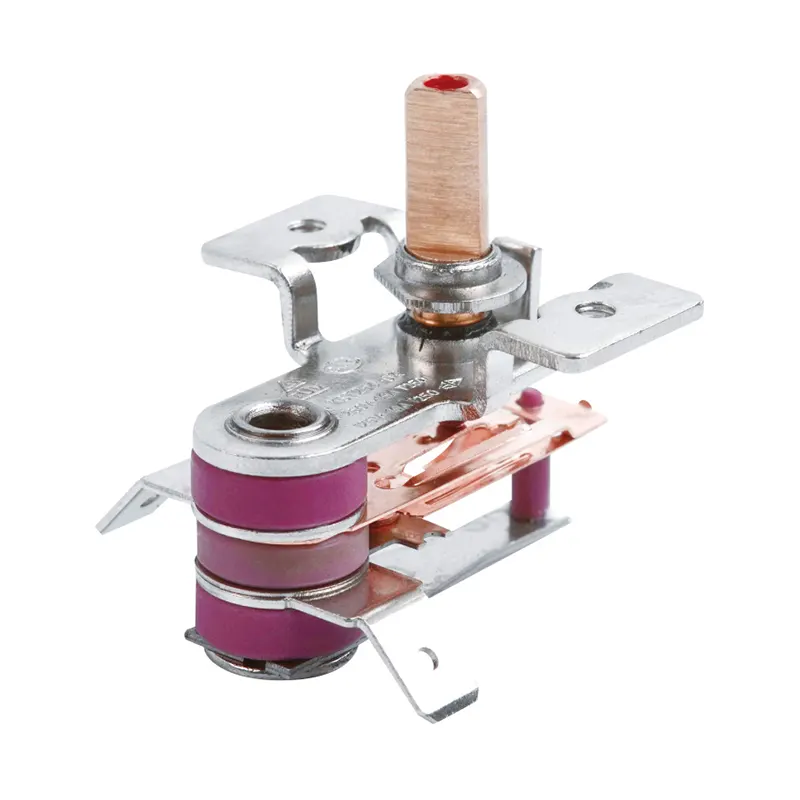

Controlador de temperatura de ferro elétrico a vapor

Especificações Técnicas de Desempenho

Grau de alto rendimento

Materiais e padrões de construção

Rebites de contato de liga de prata: apresentam contatos de óxido de cádmio de prata (AgCdO) ou níquel de prata (AgNi) para evitar soldagem a arco, corrosão e oxidação sob altas cargas capacitivas e resistivas.

Base de esteatita de alta qualidade: O corpo cerâmico isolante é fabricado com tolerâncias dimensionais estritas e não encolhe, racha ou amolece durante a operação contínua em temperaturas superiores a 200°C.

Conjunto bimetálico livre de deformação: Tiras bimetálicas estampadas com precisão garantem uma ação de comutação nítida e decisiva sem microarco, minimizando assim a interferência de radiofrequência (RFI) e reduzindo o desgaste do contato.

Controle de qualidade e testes de conformidade

Cada lote da linha de produção automatizada passa por 100% de verificação de fábrica antes da embalagem:

Padrões Internacionais: Compatível com os padrões UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 e REACH.

Calibração Térmica: Testada em banhos de óleo ou ar com temperatura controlada para verificar se os pontos de abertura e fechamento atendem às especificações.

Tensão suportável dielétrica: Submetido a um teste de ruptura de alta tensão de 1500 VCA e 60 segundos.

Parâmetro do produto

Guia de seleção de engenharia

Ao selecionar um controlador adequado para um ferro a vapor elétrico, garanta a compatibilidade em relação às dimensões do eixo do controlador de temperatura do ferro a vapor elétrico, classificação de carga atual, tempo de resposta térmica e configuração de montagem. Consulte as etapas abaixo para determinar os requisitos específicos.

Etapa 1: selecione o mecanismo operacional

Termostato Bimetálico Ajustável: Serve como componente de controle primário, conectando-se diretamente ao mostrador operado pelo usuário. Permite o ajuste contínuo da temperatura da base em configurações de tecido que variam de náilon/seda a linho/algodão.

Interruptor de ação instantânea de temperatura fixa: Funciona como um limitador auxiliar de temperatura de segurança ou dispositivo de corte para fervura e secagem. Instalado na caldeira do gerador de vapor ou na zona de aquecimento auxiliar da base, interrompe permanente ou temporariamente o circuito em caso de sobreaquecimento.

Etapa 2: determinar a faixa de temperatura

O diferencial de temperatura determina a estabilidade da saída de vapor e evita trocas frequentes:

Configuração de alta temperatura (160°C – 230°C): Adequado para aplicações de algodão, linho e vapor contínuo.

Configuração de temperatura média (110°C – 160°C): Adequado para misturas de lã e poliéster.

Configuração de baixa temperatura (50°C – 110°C): Adequado para fibras sintéticas. É necessário um diferencial menor (±3°C) para evitar uma queda repentina de temperatura quando a água entra em contato com a base.

Seleção Diferencial

Amplo diferencial (8°C – 12°C): Recomendado para ferros secos para reduzir a frequência de comutação e prolongar a vida útil dos contatos de prata.

Diferencial estreito (3°C – 5°C): Adequado para ferros a vapor de alta potência para garantir uma resposta de aquecimento imediata quando a água entra na câmara de vapor.

Etapa 3: Combine a forma e a estrutura de montagem

Tipo de eixo: As opções incluem eixos com corte D, eixos com fenda cruzada ou eixos serrilhados.

Comprimento do eixo e ângulo de rotação: Os comprimentos padrão do eixo variam de 10 mm a 30 mm. As opções de rotação incluem 180°, 270° ou 300°.

Suporte de montagem: Apresenta um design de base plana com espaçamento de furo padrão de 28 mm ou 36 mm. Suportes de montagem dobrados ou deslocados personalizados estão disponíveis para ferros compactos.

Etapa 4: configuração e espaçamento do terminal

Largura do terminal: Terminais de aba padrão de 6,3 mm (1/4") ou 4,8 mm (1/10").

Ângulo terminal: 0° (horizontal/reto), 45° (angular) ou 90° (vertical). Os layouts verticais reduzem a pegada horizontal em ferros de baixo perfil.

Etapa 5: opções de compensação térmica

Para ferros a vapor de alta potência (2.000 W - 2.800 W), a injeção de água fria pode causar atraso térmico na superfície da base antes que o calor seja conduzido para a tira bimetálica. Não compensado: Adequado para ferros secos padrão e ferros de viagem leves.

Com compensação resistiva interna: Um elemento de aquecimento integrado acelera a resposta da tira bimetálica durante ciclos de vapor de alta intensidade, mantendo assim uma temperatura estável da base.

Solicite Amostras e Cotações Técnicas

Para solicitar amostras calibradas de engenharia ou obter um orçamento em até 24 horas, forneça os seguintes dados à nossa equipe técnica:

Dimensões terminais e ângulo de orientação

Demanda anual estimada

Requisitos de carga elétrica (tensão e corrente)

Faixa de temperatura operacional e requisitos diferenciais de temperatura
