Como um conector de chaleira elétrica pode melhorar a transmissão de energia, a segurança e a confiabilidade do aparelho

Jiataidesenvolve componentes de conexão elétrica e controle de temperatura para fabricantes de eletrodomésticos. OConector para chaleira elétrica, modelo KSD168-1S01, foi projetado para fornecer uma interface elétrica estável entre uma chaleira elétrica e sua base de aquecimento, suportando transmissão de energia confiável, montagem eficiente e operação diária repetida.

Um conector para chaleira elétrica é um componente crítico em chaleiras elétricas sem fio, ligando o corpo da chaleira à sua base de alimentação. Seu design influencia a continuidade elétrica, a compatibilidade mecânica, a eficiência da montagem e a confiabilidade do produto a longo prazo. Para os fabricantes de eletrodomésticos, a escolha do conector certo requer a avaliação da tensão e corrente nominais, configuração do terminal, desempenho do isolamento, resistência à temperatura, vida útil e aprovações de mercado aplicáveis. Este guia explica como funcionam os conectores de chaleira, analisa as especificações do KSD168-1S01 da JIATAI, compara os principais critérios de seleção e descreve considerações práticas de controle de qualidade e aquisição para projetos OEM e ODM.

Índice

1. O que é um conector de chaleira elétrica?
2. Como funciona um conector de chaleira elétrica?
3. Quais funções são mais importantes na operação diária?
4. Especificações Técnicas KSD168-1S01
5. Como você escolhe o conector certo?
6. Como os fabricantes podem avaliar a qualidade do conector?
7. Quais aparelhos podem usar soluções de conector de chaleira?
8. O que os compradores devem confirmar antes de fazer o pedido?
9. Perguntas frequentes
10. Conclusão

1. O que é um conector para chaleira elétrica?

Um conector de chaleira elétrica é um componente eletromecânico que estabelece a conexão de energia entre uma chaleira e seu fornecimento elétrico. Em muitos designs de chaleira sem fio, o conector é integrado na parte inferior da chaleira e combina com um conjunto de contato correspondente na base de aquecimento.

Esta configuração permite aos usuários levantar a chaleira da base sem desconectar o cabo diretamente do corpo do aparelho. Para os fabricantes, o conector deve se ajustar ao projeto mecânico, mantendo contato elétrico confiável durante repetidas colocações e remoções.

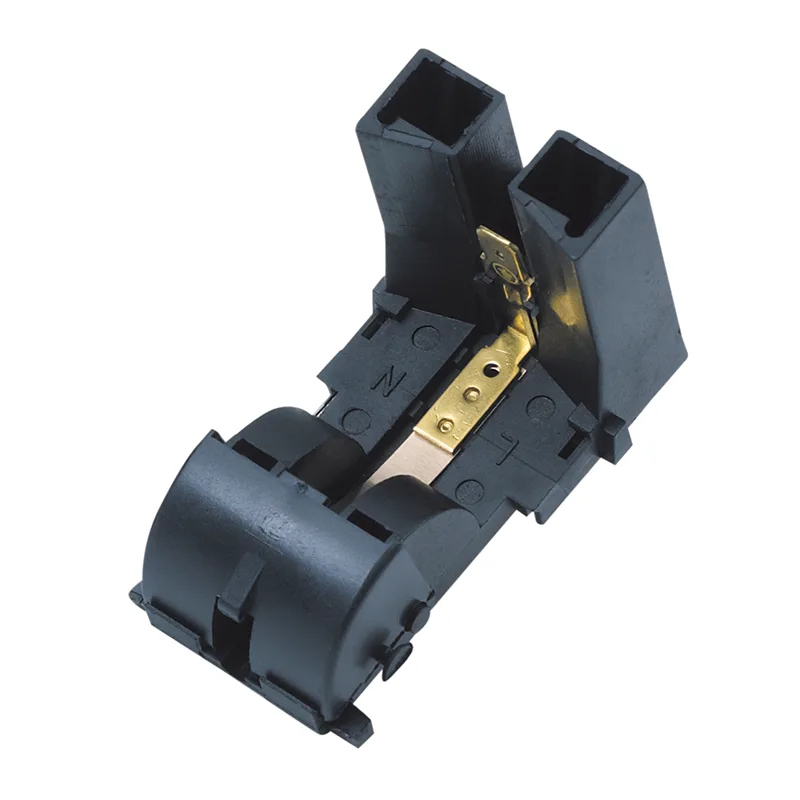

O KSD168-1S01 da JIATAI usa uma configuração de três pólos e uma combinação de construção em plástico e latão. Esses materiais têm finalidades diferentes: o invólucro isolante ajuda a separar os componentes condutores, enquanto o latão fornece um material de contato eletricamente condutivo. O desempenho real depende do projeto acabado, da qualidade do material, da qualidade da montagem e das condições operacionais.

Para equipes de engenharia de eletrodomésticos, o conector não é simplesmente um acessório plugável. Ele faz parte da interface elétrica geral, portanto suas dimensões, disposição dos terminais, classificação de corrente e compatibilidade com os componentes de controle associados devem ser verificadas durante o desenvolvimento do produto.

Os fabricantes podem revisar a página do produto JIATAI Electrical Kettle Connector para obter informações específicas do modelo.

2. Como funciona um conector de chaleira elétrica?

Em uma chaleira elétrica sem fio típica, a base de alimentação se conecta à rede elétrica por meio de um cabo de alimentação. Quando a chaleira é colocada corretamente na base, os contatos do conector correspondente engatam e estabelecem o caminho elétrico necessário para o aquecimento.

O processo pode ser compreendido através de quatro etapas básicas:

• Posicionamento:A chaleira é colocada na base, alinhando as estruturas conectores correspondentes.
• Contato elétrico:Os contatos condutores são acionados para fornecer a conexão de energia pretendida.
• Operação de aquecimento:A energia eléctrica chega ao circuito de aquecimento da chaleira quando o sistema de controlo do aparelho permite o funcionamento.
• Desconexão:Levantar a chaleira separa a conexão correspondente, permitindo o manuseio sem fio.

Em um sistema completo de chaleira, o conector funciona junto com o elemento de aquecimento, mecanismo de comutação e dispositivos de controle de temperatura ou proteção. Esses componentes têm funções diferentes. O conector fornece a interface elétrica, enquanto os componentes de controle relevantes regulam ou interrompem o aquecimento de acordo com o design do aparelho.

Um conector por si só não deve ser tratado como uma solução completa de proteção contra superaquecimento ou de desligamento automático. A segurança geral depende da arquitetura do aparelho, dos componentes corretamente combinados e dos testes apropriados do produto acabado.

3. Quais funções são mais importantes na operação diária?

Contato Elétrico Estável

O contato confiável é essencial porque uma chaleira passa repetidamente por ciclos de aquecimento e movimentos mecânicos. Contatos mal combinados, pressão de contato insuficiente, contaminação ou desgaste de componentes podem aumentar a resistência de contato e causar aquecimento localizado. Um projeto de conector adequado ajuda a manter a conexão elétrica pretendida durante toda a vida operacional especificada.

Isolamento Elétrico

A estrutura isolante separa as partes condutoras e ajuda a evitar contato elétrico não intencional. A seleção do material, o espaçamento dos componentes, a integridade do invólucro e a precisão da montagem contribuem para o desempenho do isolamento. Esses fatores devem ser avaliados em relação à tensão operacional do aparelho e aos requisitos de segurança aplicáveis.

Resistência Térmica

Os conectores em aparelhos de aquecimento operam perto de componentes que geram calor. Seus materiais e estrutura devem ser apropriados às temperaturas ambiente e locais de operação esperadas. JIATAI lista uma classificação de temperatura ambiente máxima de T125 para o KSD168-1S01; este valor deve ser interpretado dentro das condições especificadas na documentação técnica do modelo.

Durabilidade Mecânica

A colocação e remoção repetidas podem sobrecarregar os contatos correspondentes e a estrutura circundante. O conector deve ser compatível com a geometria da chaleira e o padrão de uso pretendido. O ajuste mecânico e a durabilidade devem ser verificados na montagem real, e não julgados apenas pela aparência.

Compatibilidade de fabricação

Um conector fácil de integrar pode ajudar os fabricantes de eletrodomésticos a padronizar os procedimentos de montagem. Dimensões consistentes, arranjos de terminais e requisitos de inspeção são particularmente importantes para a produção de grandes volumes, onde pequenas variações podem afetar o rendimento da montagem e a confiabilidade posterior.

4. Especificações técnicas KSD168-1S01

A tabela a seguir resume as especificações listadas na página do produto JIATAI. Os compradores devem confirmar a combinação de classificação e aprovação aplicável para seu mercado-alvo antes de selecionar o componente.

Estas especificações são dados da página do produto e não substituem uma ficha técnica completa. As marcas de aprovação, as condições nominais, os procedimentos de teste e o escopo exato da certificação devem ser verificados em relação à documentação atual antes da aprovação da produção.

5. Como você escolhe o conector certo?

A seleção de um conector para chaleira exige mais do que combinar sua aparência geral. As equipes de engenharia devem verificar os requisitos elétricos, mecânicos, térmicos e de conformidade do aparelho acabado.

Confirme as classificações de tensão e corrente

Comece com a tensão nominal do aparelho, a corrente nominal e a potência do elemento de aquecimento. Um conector deve ser adequado à carga elétrica real nas condições operacionais especificadas. Não presuma que um modelo aprovado para uma combinação de tensão e corrente suporta automaticamente todas as classificações listadas para outro mercado.

Verifique a configuração e as dimensões do poste

Confirme o número e a disposição dos contatos, as dimensões de montagem, a orientação da conexão e a geometria correspondente. Ao substituir um componente existente, compare o número da peça original e os desenhos técnicos em vez de confiar apenas em uma correspondência visual.

Avalie os requisitos térmicos e de isolamento

Revise a temperatura operacional ao redor do conector, a possível exposição a vapor ou condensação e os requisitos de isolamento do aparelho. Um componente adequado deve funcionar dentro das condições definidas pelo seu fabricante e pelas normas de produto aplicáveis.

Verifique as aprovações do mercado

Diferentes mercados de destino podem exigir diferentes avaliações de conformidade e documentação. Os compradores devem confirmar se a combinação específica de modelo e classificação possui as aprovações necessárias para o produto e mercado pretendidos. A declaração de certificação geral de um fornecedor não deve ser interpretada como prova de que todas as configurações são aprovadas.

Avalie o ciclo de vida e as necessidades de manutenção

Considere a frequência esperada de uso da chaleira, as metas de garantia do produto e a vida útil necessária do conector. Uma classificação de ciclo listada só é significativa quando suas condições de teste e critérios de aceitação são compreendidos.

6. Como os fabricantes podem avaliar a qualidade do conector?

O controle de qualidade deve começar durante a qualificação dos componentes e continuar durante a inspeção de entrada e testes do equipamento acabado. Um processo documentado ajuda a identificar problemas antes que os componentes entrem na produção em massa.

Atividades de verificação úteis incluem:

• Inspeção visual:Verifique se há rachaduras, deformações, contaminação e defeitos de fabricação visíveis.
• Inspeção dimensional:Verifique as dimensões críticas e a geometria correspondente em relação aos desenhos aprovados.
• Avaliação de contato:Avalie o desempenho do contato elétrico usando o método de teste especificado.
• Teste de isolamento:Realize testes de resistência de isolamento e resistência dielétrica de acordo com os requisitos aplicáveis.
• Avaliação de temperatura:Avalie o desempenho sob condições operacionais representativas.
• Teste de durabilidade:Verifique o desempenho mecânico e elétrico durante os ciclos operacionais necessários.
• Validação de montagem:Teste o conector dentro da configuração real da chaleira e da base.

Os testes devem seguir procedimentos aprovados, com equipamentos adequados e limites de aceitação documentados. Os testes de alta tensão devem ser realizados por pessoal qualificado usando proteções apropriadas. Os requisitos específicos do produto e os padrões de segurança aplicáveis ​​têm precedência sobre os valores de teste genéricos.

7. Quais aparelhos podem usar soluções de conector de chaleira?

Os conectores de chaleira elétrica estão associados principalmente a chaleiras elétricas sem fio, mas princípios de conexão semelhantes podem ser relevantes para outros aparelhos de aquecimento compactos quando o projeto elétrico e mecânico permitir.

• Chaleiras elétricas domésticas:Conecte o corpo da chaleira à sua base de aquecimento elétrica.
• Aparelhos para fazer chá:Suporta sistemas de aquecimento compatíveis usados ​​para preparar bebidas quentes.
• Produtos selecionados para aquecimento de bebidas:Forneça uma interface elétrica onde as especificações do conector correspondam ao design do aparelho.
• Aparelhos OEM e ODM:Oferece uma opção de componente para fabricantes que desenvolvem seus próprios modelos de chaleiras ou produtos de marca própria.

A compatibilidade deve ser sempre confirmada para cada aplicação. Aparelhos de aparência semelhante podem ter diferentes classificações de potência, arranjos de terminais, condições de temperatura e requisitos de certificação.

8. O que os compradores devem confirmar antes de fazer o pedido?

Para as equipes de compras, uma comunicação técnica clara ajuda a reduzir pedidos incompatíveis, atrasos de produção evitáveis ​​e problemas de qualificação de componentes. Antes de fazer um pedido, confirme as seguintes informações com o fornecedor:

1. Detalhes do aplicativo:Forneça o modelo da chaleira, desenhos do produto, local de instalação e condições operacionais pretendidas.
2. Requisitos elétricos:Especifique a tensão nominal, a corrente, a potência de aquecimento e os requisitos do mercado-alvo.
3. Compatibilidade mecânica:Confirme as dimensões, a disposição dos pólos, a interface correspondente e os detalhes de montagem.
4. Documentação técnica:Solicite a folha de dados mais recente, os relatórios de teste aplicáveis ​​e a documentação de aprovação relevante.
5. Avaliação da amostra:Teste amostras na montagem real do aparelho antes de aprovar a produção em massa.
6. Arranjos de fornecimento:Confirme a quantidade do pedido, embalagem, prazo de entrega, condições de entrega e rastreabilidade do lote quando necessário.

A JIATAI oferece suporte ao fornecimento de componentes de chaleira por meio de informações sobre produtos e comunicação técnica. Para obter detalhes específicos do modelo, visite a página do conector da chaleira elétrica KSD168-1S01 e confirme seus requisitos antes de fazer um pedido.

9. Perguntas frequentes

Q1: O que um conector de chaleira elétrica faz?

Estabelece a ligação eléctrica entre uma chaleira sem fio e a sua base de alimentação, permitindo que a energia eléctrica chegue ao circuito de aquecimento quando o sistema de controlo do aparelho permite o funcionamento.

Q2: Do que é feito o conector JIATAI KSD168-1S01?

A página do produto lista plástico e latão como materiais de construção. O plástico desempenha a função de isolamento do invólucro, enquanto o latão fornece material de contato condutor. As classes detalhadas dos materiais devem ser confirmadas na documentação técnica.

Q3: Quantos pólos o KSD168-1S01 possui?

A configuração listada possui três pólos. Os compradores devem verificar a disposição do terminal e as dimensões correspondentes em relação ao projeto da chaleira antes de aprovar o componente.

Q4: O conector é adequado para os mercados de 110 V e 220 V?

A página do produto lista diversas combinações de tensão e corrente associadas a diferentes aprovações. A combinação exata adequada para um mercado específico deve ser confirmada com a JIATAI e apoiada pela documentação do produto aplicável.

P5: O que significa uma vida operacional de 10.000 ciclos?

É o valor da vida operacional listado para o produto. Os compradores devem solicitar a definição de teste relevante, as condições operacionais e os critérios de aceitação para compreender como a classificação se aplica ao uso pretendido.

Q6: Posso substituir um conector de chaleira existente pelo KSD168-1S01?

Somente após verificar as classificações elétricas, configuração dos pólos, dimensões mecânicas, requisitos de temperatura e aprovações relevantes. Um engenheiro qualificado deve confirmar a compatibilidade antes que a substituição seja usada na produção.

P7: Que informações devo enviar ao solicitar um orçamento?

Forneça o modelo ou amostra necessária, classificações elétricas, mercado pretendido, quantidade estimada do pedido, desenhos mecânicos quando disponíveis e quaisquer requisitos específicos de teste ou documentação. Isso ajuda o fornecedor a avaliar a aplicação com mais precisão.

10. Conclusão

Um conector de chaleira elétrica é um componente pequeno, mas essencial no desempenho de uma chaleira elétrica sem fio. A seleção correta ajuda os fabricantes a estabelecer uma transmissão de energia confiável, manter a compatibilidade mecânica e atender aos requisitos elétricos e térmicos do aparelho acabado. Ao verificar as classificações de corrente, a configuração do pólo, o desempenho do isolamento, o ciclo de vida e as aprovações específicas do mercado, as equipes de engenharia e compras podem tomar decisões de fornecimento mais informadas. O KSD168-1S01 da JIATAI fornece uma opção definida de conector de três pólos para designs de chaleira compatíveis, com especificações específicas do modelo disponíveis para análise. Visite a página do produto JIATAI Electrical Kettle Connector para explorar os detalhes listados eContate-nospara discutir sua aplicação, solicitar documentação técnica, avaliar amostras e identificar uma solução de conector adequada para seu próximo projeto de produção de eletrodomésticos.
